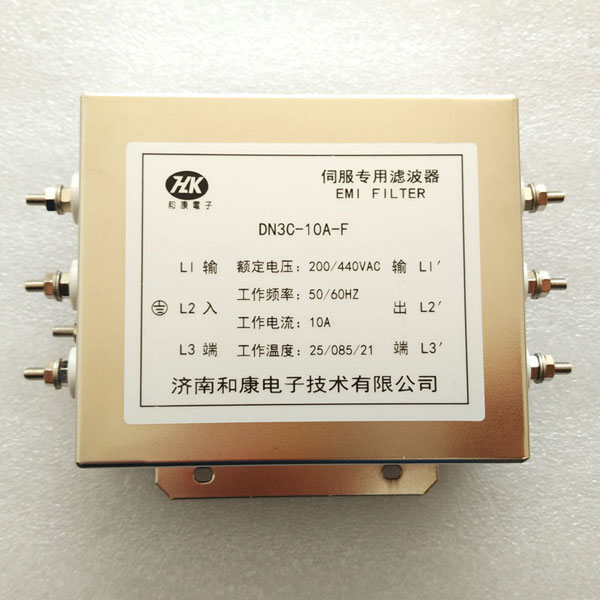

江蘇無錫一家做鋼材后道精整，修磨等加工非標設備的公司與我公司聯系，反應設備運抵用戶現場，調試過程中，模擬量信號和數字量信號傳輸出線不正常現象，經過技術盤查，基本找到干擾源頭是伺服電機。伺服電機長時間要求在矢能狀態下工作，這樣導致出現高頻干擾現象，影響信號傳輸，無法正常接收，設備調試控制受到很大阻礙。經過詢問，了解到，設備設計之初，電控系統線路布局存在不合理，動力線路和信號控制線路全部混搭在一個線槽里面，這樣動力線路里面的干擾會耦合到信號和控制線路里，對其產生影響，導致無法正常傳輸或者出現異常報錯。伺服系統是主要的干擾源，伺服系統沒有加裝EMC濾波器，所以現場干擾很大。經過技術人員的分析，要求用戶加裝伺服專用濾波器，給伺服驅動器輸入和輸出分別加裝濾波器，減少高頻傳導干擾向電網傳導回饋，降低線路高頻耦合輻射，在信號線的兩端接頭處，加裝TDK卡扣磁環，落實了基本的治理方案，后續我們會進一步和用戶溝通，把EMI電源濾波器作為設備伺服控制系統的標配。
